超小型（Super mini）偏振分束/合束器+隔離器

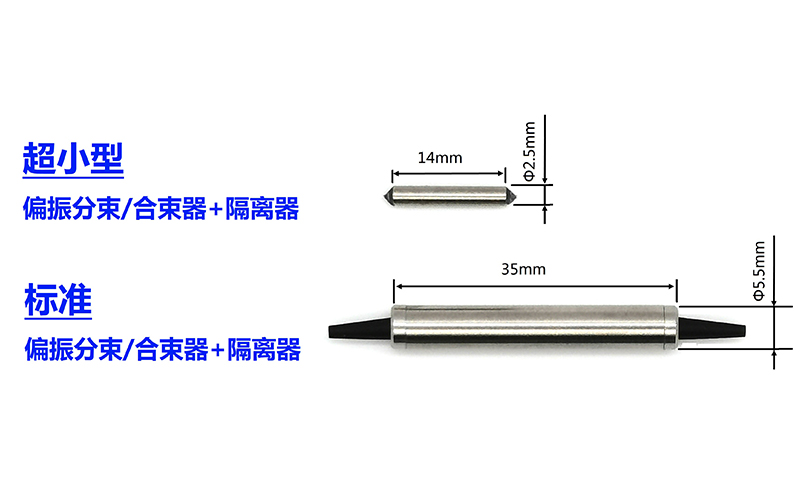

此超小型(Super mini)偏振分束/合束器+隔離器混合器件采用了外加磁環設計，相較傳統小型(Mini)偏振分束/合束器+隔離器混合器件使用磁性法拉第旋光片(Latching garnet)的設計方案，此設計避免了法拉第旋光片消磁的可靠性問題，尺寸為Φ2.5X14mm。

產品詳情

??此超小型(Super mini)偏振分束/合束器+隔離器混合器件采用了外加磁環設計，相較傳統小型(Mini)偏振分束/合束器+隔離器混合器件使用磁性法拉第旋光片(Latching garnet)的設計方案，此設計避免了法拉第旋光片消磁的可靠性問題，尺寸為Φ2.5X14mm。此封裝平臺的可靠性達到車規標準，成功通過了2000小時85℃/85% RH濕熱測試，1000周期-40~85℃溫度循環(TC)測試，以及2000小時105℃干熱測試。

特性:

超小型尺寸

低插入損耗，高隔離度

高消光比

低溫度相關損耗 (TDL)

高回波損耗 (RL)

車規級可靠性

應用:

EDFA

光纖激光器

光纖傳感

光纖光學儀器儀表

產品規格:

參數			單位	規格
中心波長（λc）			nm	1310，1480，1550
帶寬			nm	±20
隔離度（λc at 25°C）		Min	dB	20
插入損耗（λc at 25°C）		Typical	dB	0.5
插入損耗（λc at 25°C）		Max	dB	0.7
消光比ER		Min	dB	20
回波損耗RL		Min	dB	55
方向性		Min	dB	50
承受功率		Max	mW	300
光纖類型	Port#1 & Port#2			PM光纖（慢軸對齊）
	Port#3			SM 或PM光纖
工作溫度			℃	-5to +75
存儲溫度			℃	-40 to +85
封裝尺寸			mm	Φ2.5X14

1. PM跳線與慢軸對齊

2. 產品指標為無跳線產品指標，加跳線產品的IL增加0.3dB，RL減小5dB，ER減小2dB。

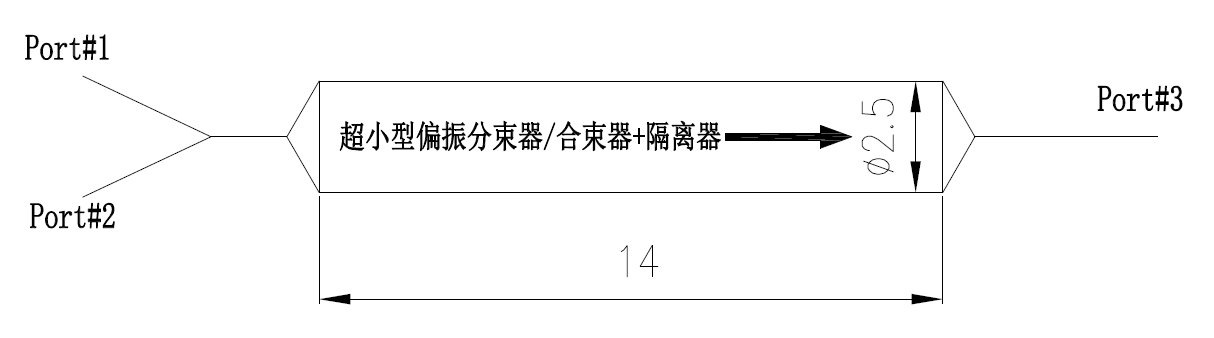

封裝尺寸：

超小型（Super mini）偏振分束/合束器+隔離器
